工程案例
Case
产品描述
1. 项目评估
1.1. 原材料和最终产品
|
原料Raw material |
已使用 PE 油桶 |
|
最终产品的产出能力Final product & Output capacit |
PE片10-16MM，1000kg/h -1500kg/H |
|
最终产品的描述 |
1. 含水率1% |
1.2. 工作条件
|
仓库、车间 |
Dimension (M*M*M): 70m(L)×20m(W)×6m(H); |
|
电源和安装电源 |
3-相, 380 V, 50 Hz; |
|
供水软管/管 |
主水管道供应和水处理 |
|
电线/电缆/ |
电线/电缆：从电源到控制电柜的电线, |
1.3. 能源消耗
|
安装功率 |
清洗260KW(实际功率消耗率: 80%) |
|
供水 |
8 T/h进水处理 |
|
蒸汽 |
温度: 170℃ |
|
生产人员 |
5 -7人 |
1.4. 要的商业条款
|
方案 |
PE清化工桶和吨桶洗线 |
|
价格 |
|
|
支付方式 |
30% 预付款合同生效 |
|
交货时间 |
70天 |
|
保修期 |
一年 |

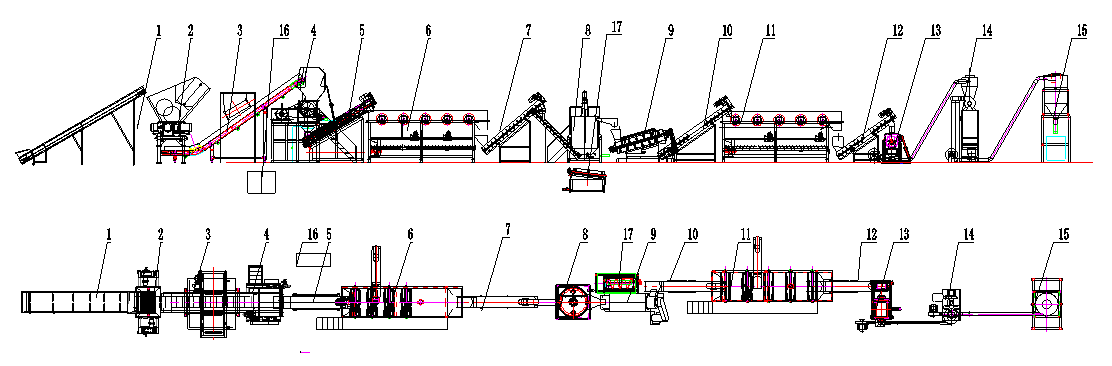

1.5. Flow line picture
报价:
|
No. |
Machine机器名称 |
数量. |
单价（人民币万元） |
No. |
Machine机器名称 |
数量.. |
单价（人民币万元） |
|
1 |
斜式皮带上料机 |
1 |
4 |
15 |
料仓 |
1 |
2 |
|
2 |
双轴撕碎机 |
1 |
40 |
16 |
电柜 |
1 |
7 |
|
3 |
斜式皮带上料机和磁选机 |
1 |
8 |
17 |
水过滤系统和加碱装置 |
1 |
4.5 |
|
4 |
破碎机 PSJ1000X630 |
1 |
15 |
18 |
|
|
|
|
5 |
摩擦洗 |
1 |
5 |
19 |
|
|
|
|
6 |
漂洗槽含底部推料螺旋 |
1 |
14 |
20 |
|
|
|
|
7 |
螺旋上料 |
1 |
3. |
21 |
|
|
|
|
8 |
热清洗机选配 |
1 |
13 |
22 |
|
|
|
|
9 |
高速摩擦洗 |
1 |
6. |
23 |
|
|
|
|
10 |
螺旋上料 |
1 |
3. |
24 |
包含设备电线电缆 桥架不包含（除设备总电源到开关电缆客户负责） |
|
|
|
11 |
漂洗槽不含底部推料螺旋 |
1 |
13 |
|
出厂总价150万元人民币（壹佰伍拾元)含税 |
||
|
12 |
螺旋上料 |
1 |
3. |
|
优惠后1428000万元（ 壹佰肆拾贰万捌仟元整 ）含税 不含运 |
|
|
|
13 |
离心脱水机 |
1 |
6 |
|
电气控制施耐德电气。汇川变频器 |
|
|
|
14 |
标签分离机 |
1 |
3.5 |
|
免费安装调试。工程师吃住客户负责 |
|
|
|
25 |
主 |
|
|
|
|
|
|
1.5. 技术规范
|
No. |
名称 |
照片 |
技术参数 |
|
1 |

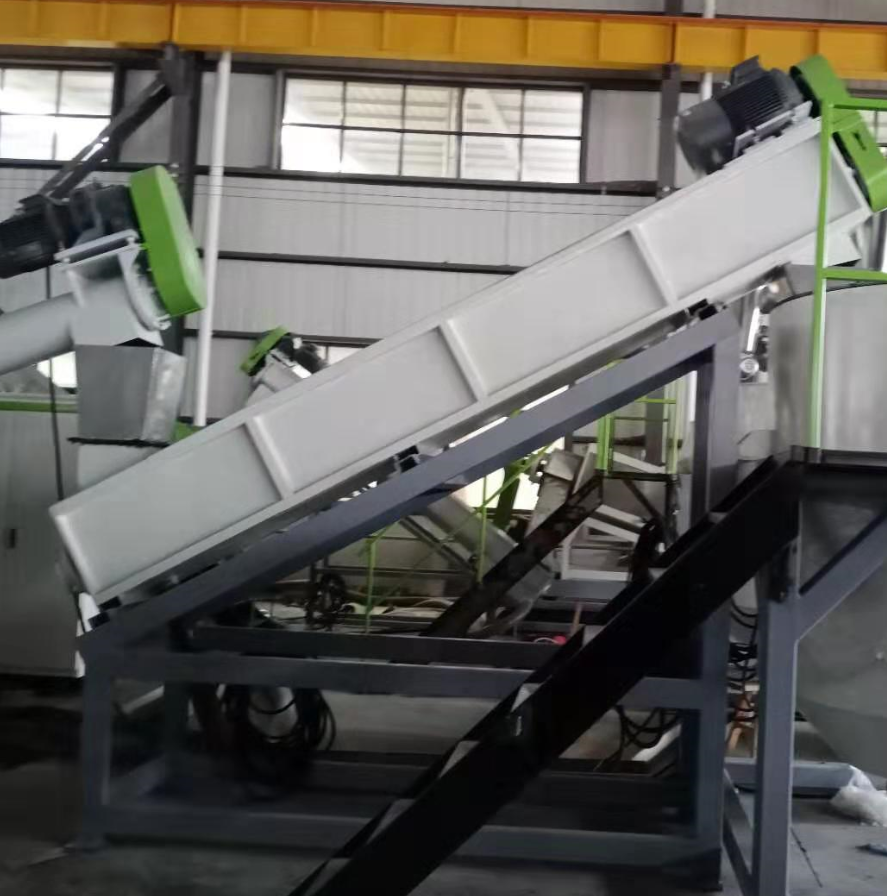

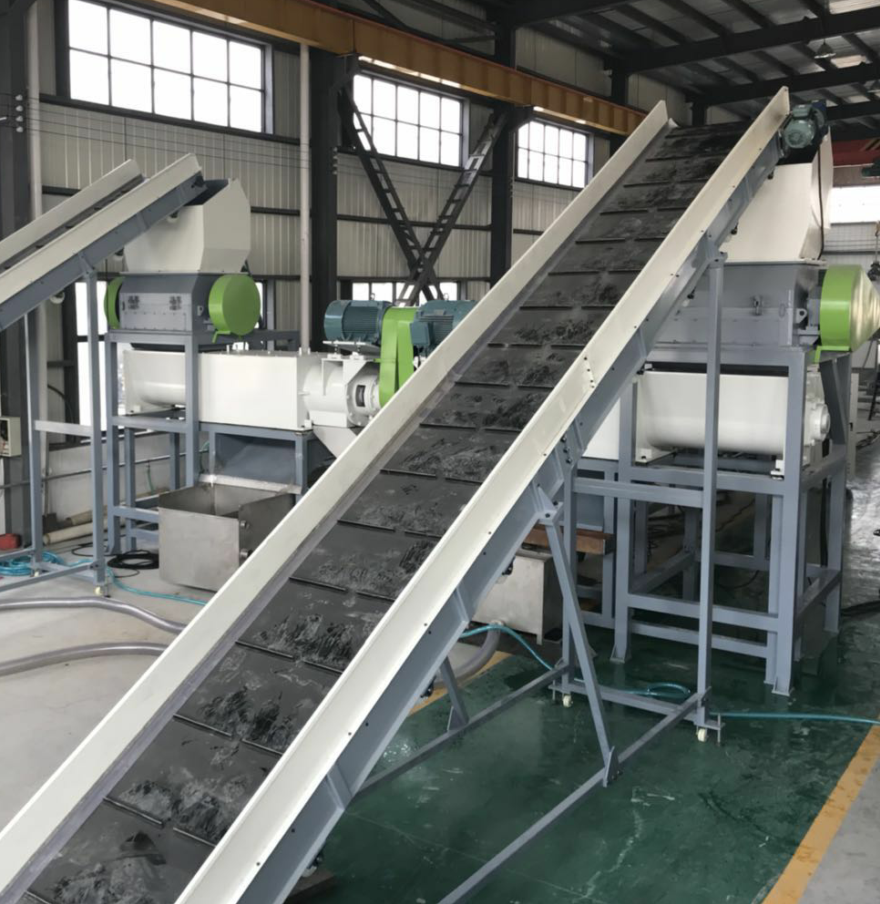

皮带上料机 |
|
皮带宽度：1200mm，皮带材质：橡胶 电机功率: 5.5KW ，（变频调速） 人工加料 外形尺寸: 7200mm*1600mm*3500mm |
|
２ |

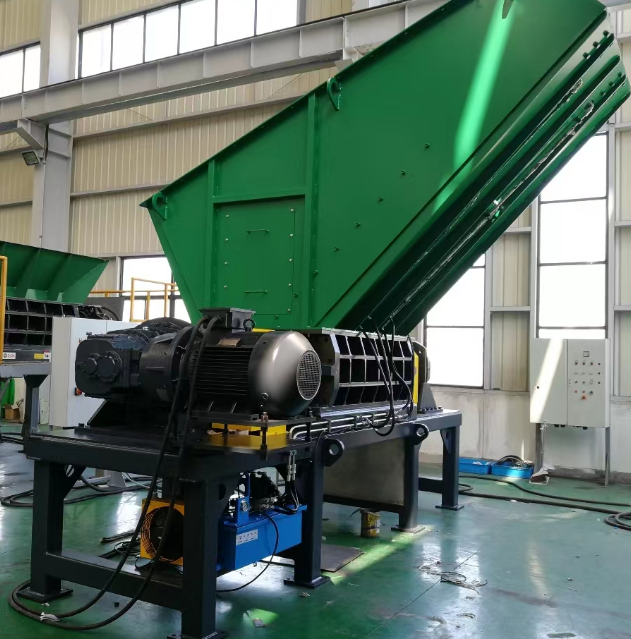

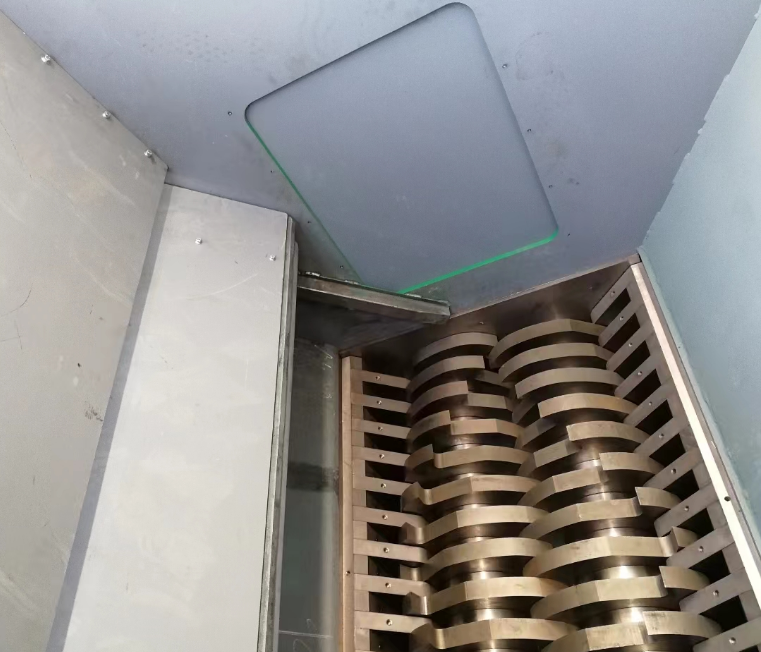

双轴撕碎机 |
|
电机功率:37KW *2 刀仓尺寸: 940*1500 动刀数量:30把； 刀片直径：∅500mm 刀片材质：进口NiCrMo高合金 液压5.5ＫＷ； 重15Ｔ |
|
3 |

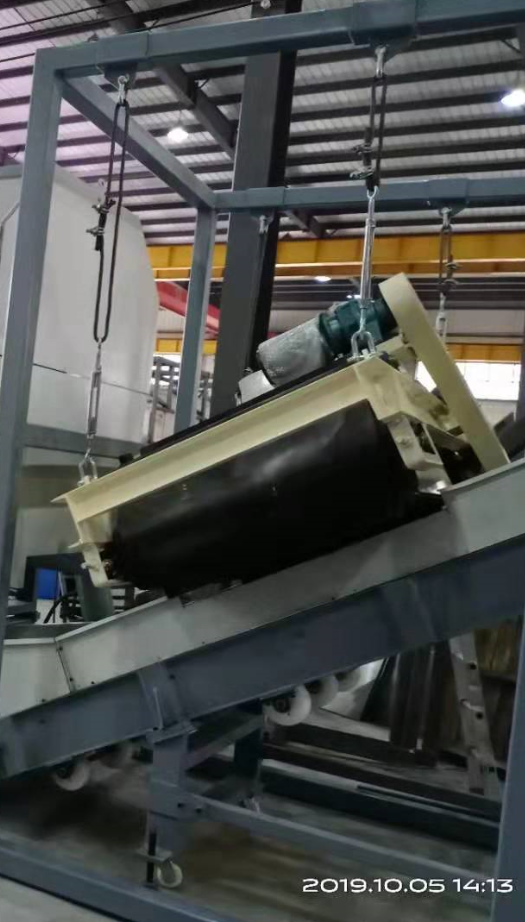

皮带上料机和磁选机 |
|
皮带宽度：1000mm，皮带材质：橡胶 电机功率: 4KW ， 外形尺寸: 7200mm*1600mm*3500mm 电机功率: 3KW 皮带宽度：1000，橡胶皮带，永磁 自动分选出磁性金属。
|
|
4 |

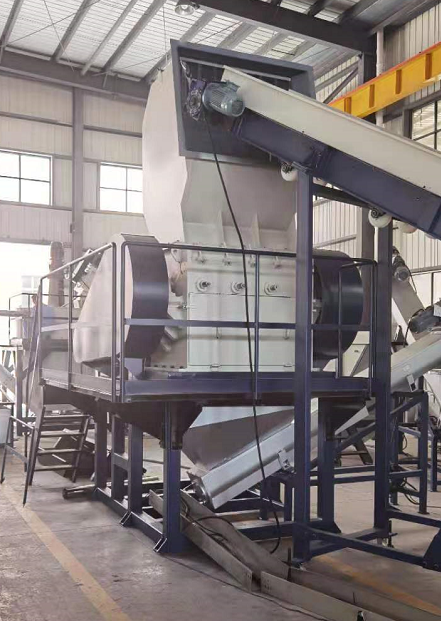

PSJ1000破碎机 |
|
主电机功率：55KW 破碎室宽度：1000mm旋转直径700 筛网孔径：18mm 破碎产量：1000kg/H 盖子打开方式：电动调节，0.75KW 动刀数量：6件 定刀数量：4件 刀材质：硬质合金钢SKD11 磨刀一次后，能进行300-400吨的破碎产量 刀转速：600RPM 装配维修平台，方便进入破碎室。 |
|
5 |

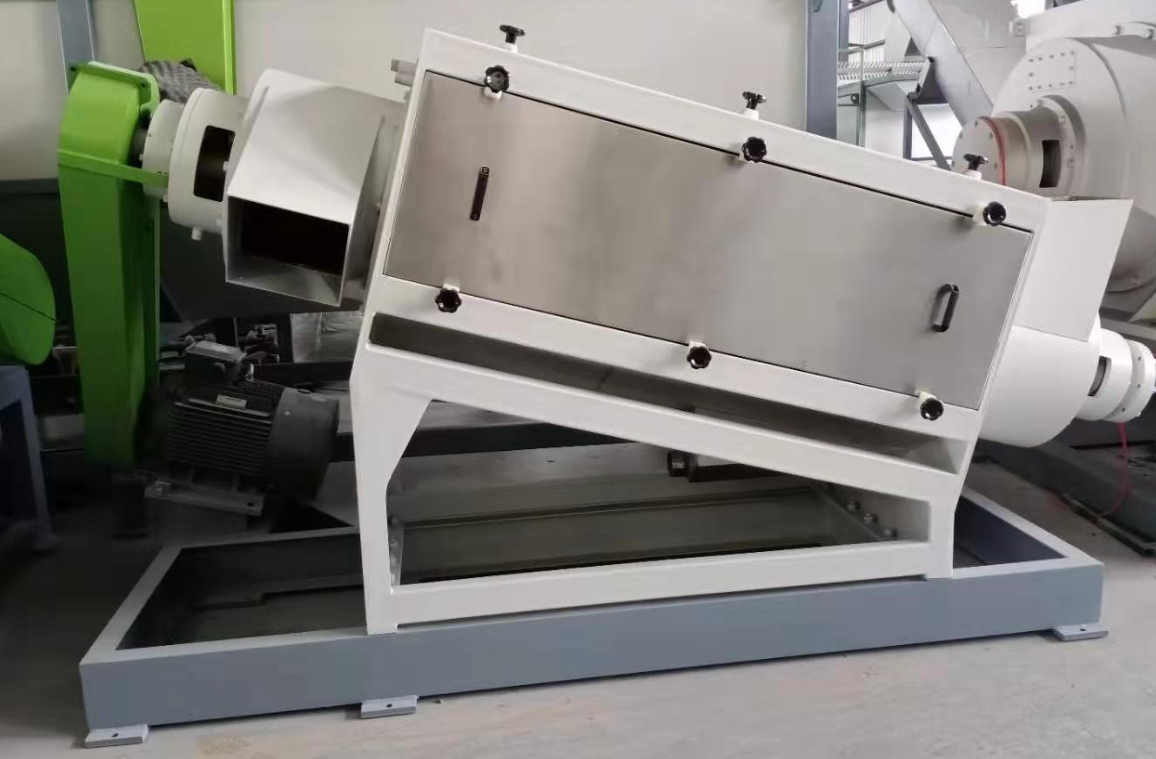

磨擦洗 |
|
旋转直径：Φ350mm 机筒不锈钢厚度：3mm 电机功率：7.5KW，6极 主轴转速：720rpm 进料和出料口尺寸（mm）：400×400 外形尺寸（mm）：4000×800×800 筛网孔直径：3mm 接触物料部分均采用不锈钢材料。
|
|
6 |

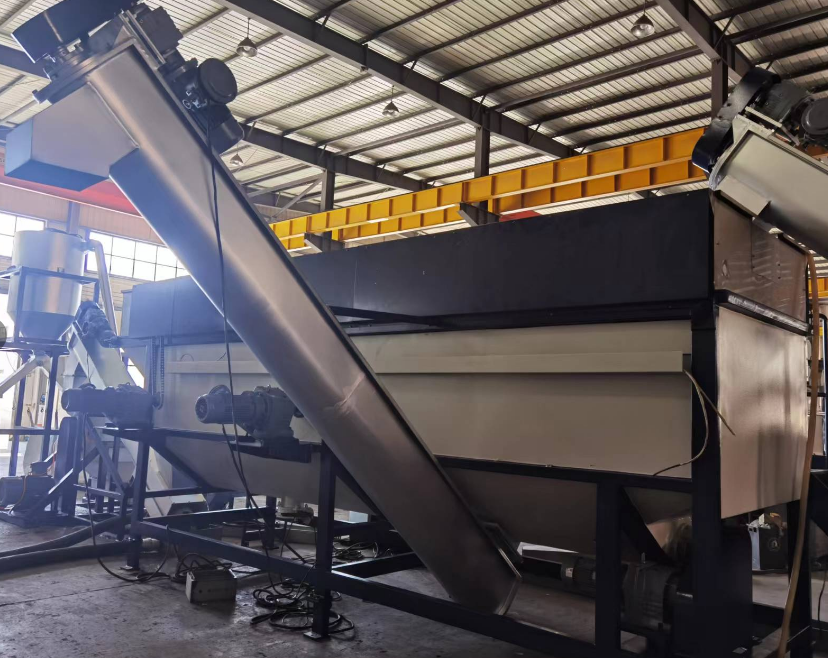

漂洗机 |
|
外形尺寸5.5X1.5X1.9 底部螺旋电机: 1.5KW螺旋直径：φ200mm 拨轮电机功率: 1.5+1.5KW（变频调速） 拨轮数量: 5件 排下沉物料螺旋直径：φ300mm,电机功率4KW 与物料接触部分材料: 不锈钢 |
|
7 |

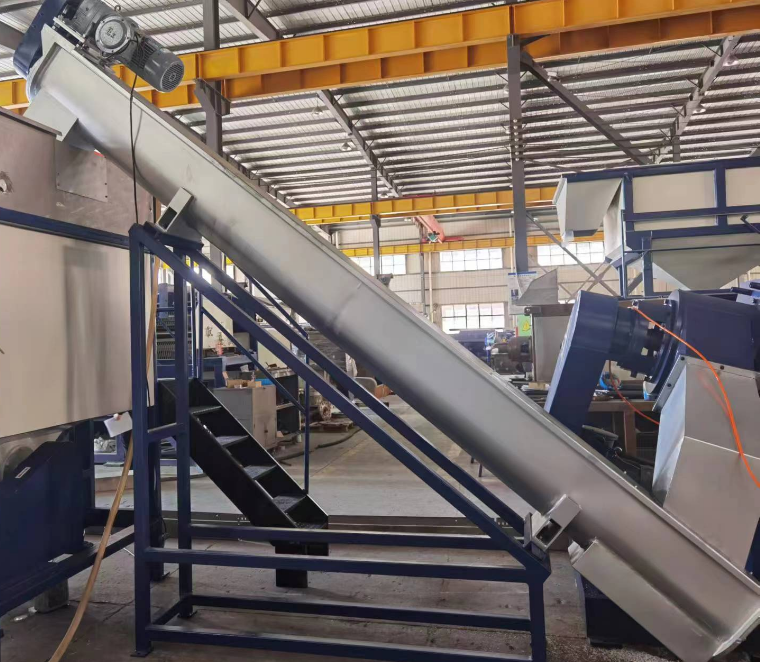

螺旋上料机 |
|
电机功率: 4KW 螺旋直径：φ300mm 与物料接触部分材料: 不锈钢 |
|
8 |

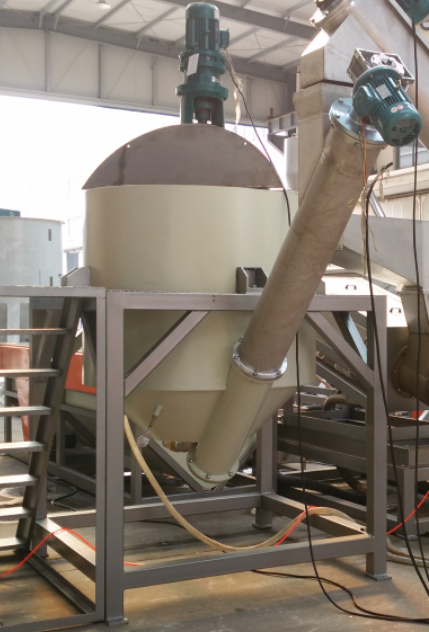

热清洗机 |
|
电机功率: 5.5KW由瓶片螺旋从底部压入清洗筒内 螺旋直径：φ325mm 与物料接触部分材料: 不锈钢 电机功率: 4KW热清洗筒尺寸：Φ1.8M（直径）×2.5M（高） 热清洗筒容积：≈6m3, 与物料接触部分材料: 不锈钢与蒸汽锅炉相连。蒸汽注入洗涤室将水加热至高温（通常温度为70-80℃）。同时将烧碱或洗涤剂加入水中，清洗瓶片，去除有机污垢和胶水。瓶片能在热清内呆约8分钟
|
|
9 |
高速摩擦洗 |
|
电机功率: 30KW 转速: 1200rpm， 旋转直径560mm长2600mm 与物料接触部分材料: 不锈钢
|
|
10 |
螺旋上料机 |
|
电机功率: 4KW 螺旋直径：φ300mm 与物料接触部分材料: 不锈钢 |
|
11 |
漂洗机 |
|
外形尺寸5.5X1.5X1.9 底部螺旋电机: 1.5KW螺旋直径：φ200mm 拨轮电机功率: 1.5+1.5KW（变频调速） 拨轮数量: 5件， 排下沉物料螺旋直径：φ300mm,电机功率4KW 与物料接触部分材料: 不锈钢 |
|
12 |
螺旋上料机 |
|
电机功率: 4KW 螺旋直径：φ300mm 与物料接触部分材料: 不锈钢 |
|
13 |

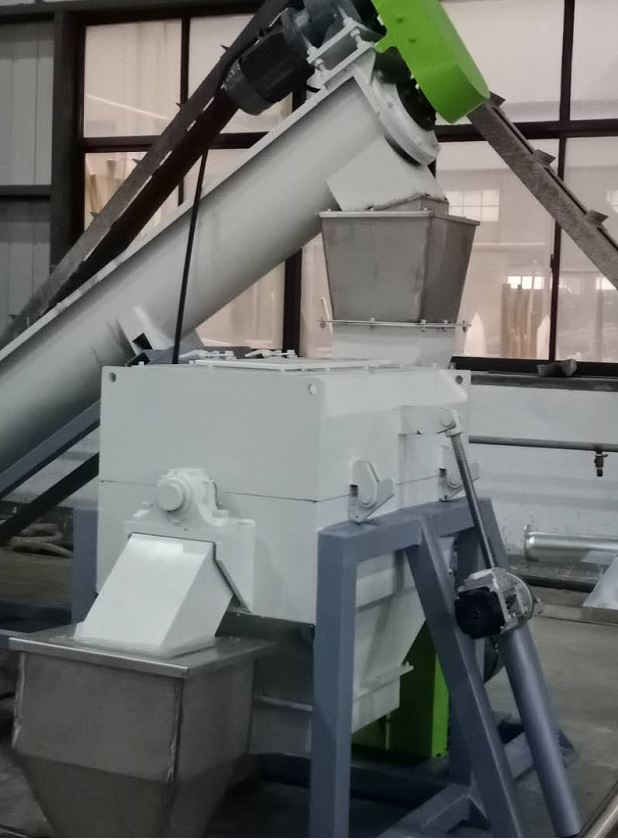

离心脱水机 |
|
电机功率: 22kw 开盖电机: 0.37KW 转速: 1800rpm 与物料接触部分材料: 不锈钢或不锈处理 含水率约2% |
|
14 |

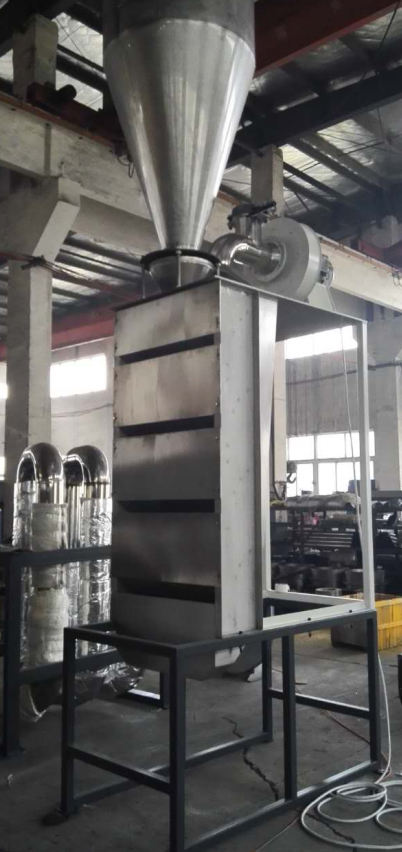

标签分离机 |
|
将标签吸入布袋 吸料风机功率: 7.5KW 输送风机功率7.5KW 与物料接触部分材料: 不锈钢 分为四道吸风口，吸出粉尘和部分标签 风送不锈钢管径168MM不锈钢 |
|
15 |

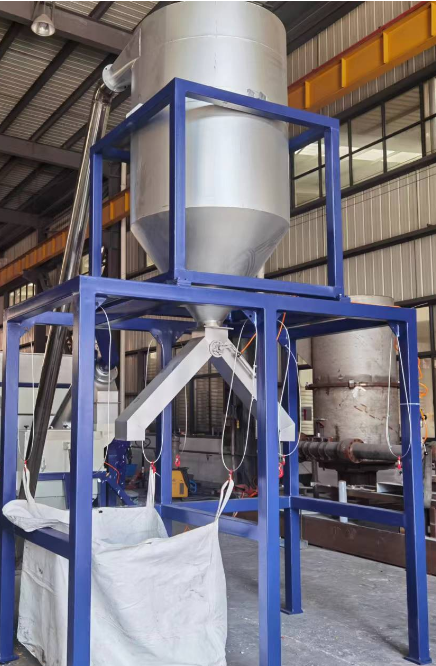

料仓 |
|
与物料接触部分材料: 不锈钢 输送风机功率7.5W 双工位． |
|
16 |

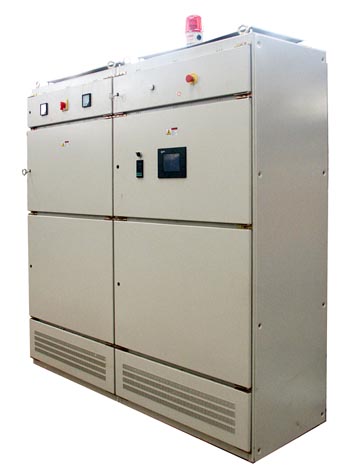

清洗线电器柜（防暴电箱） |
|
电器控制部分：比如断路器，AC接触器，按钮，指示灯 (施奈德，类似的品牌) |
|
17 |
水过滤系统和加碱装置 |
|
配有自动加碱装置功率1.5KW及水泵电机功率0.75KW,配有2立方循环水箱,并配旋转过滤装置0.75KW,过滤出粉未.与物料接触部分材料: 不锈钢304 |
