工程案例
Case
产品描述
项目基本需求
|
序号 |
项目 |
描述 |
|
1 |
破碎材料 |
200L及200L以下的塑料桶 |
|
2 |
处理量 |
1000KG/H |
|
3 |
出料尺寸 |
小于20mm |
|
4 |
设备总功率 |
191.57KW |
1.设备描述

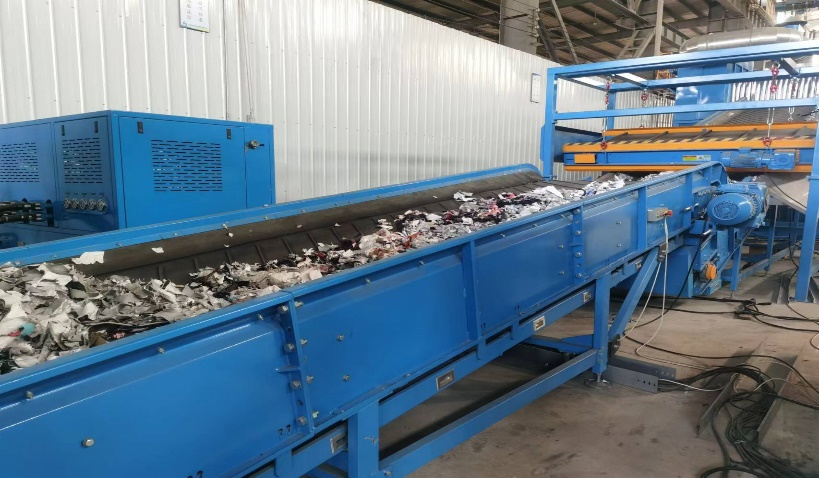

1. 链板输送机
● 型号：LB7065
● 链板材质：碳钢
● 链板厚度：5mm
● 有效宽度：700mm
● 长度：6500mm
● 功率：2.2KW
● 电机品牌：皖南
2. 四轴撕碎机
● 型号：FS9080
● 破碎方式：剪切式破碎
● 刀箱尺寸：900X800mm
● 主刀回转直径：φ245mm
● 转速：20-25rpm
● 主刀材质：合金材质
● 刀片数量：32pcs+32pcs
● 刀片厚度：25mm
● 刀片形式：标准主刀
● 驱动方式：电机驱动
● 电机数量:2
● 电机功率：2*22KW
● 电机品牌：皖南或同等品牌
● 减速机品牌：通力或同等品牌
● 液压站功率:2.2KW
3. 悬挂磁选机
● 型号：RCYQ-6.5
● 适应宽度：650mm
● 额定高度：200mm
● 功率：1.5KW
4. 皮带输送机
● 型号：PDRS7080
● 皮带材质：橡胶
● 有效宽度：700mm
● 长度：8000mm
● 功率：3KW
● 电机品牌：皖南
5. 破碎机
● 型号：PC10045
● 主轴回转直径：φ420mm
● 转子长度:1000mm
● 破碎机功率:45KW
● 箱体开合功率:0.37KW
● 刀片数量:6+4pcs
● 筛网孔径:12mm

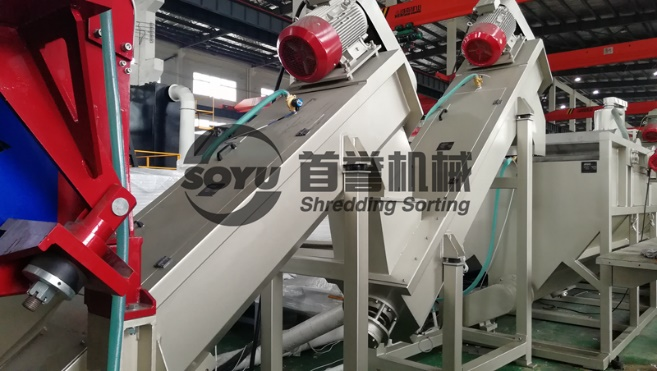

6. 摩擦清洗机
● 型号：FW4040
● 转子尺寸：ɸ400X4000MM
● 转速：约1000rpm
● 电机功率：15KW
● 重量：约1300KG
● 筛网材质：不锈钢
7. 分离沉淀池
● 型号：FLCD1240
● 清洗池长度：4000MM
● 清洗池宽度：1200MM
● 清洗池材质：与水接触部分为不锈钢，其余部分为碳钢
● 滚筒电机功率：1.5KW*2+0.75KW
● 底部螺旋功率：1.5KW
8. 摩擦清洗机
● 型号：FW4040
● 转子尺寸：ɸ400X4000MM
● 转速：约1000rpm
● 电机功率：15KW
● 重量：约1300KG
● 筛网材质：不锈钢
9. 分离沉淀池
● 型号：FLCD1240
● 清洗池长度：4000MM
● 清洗池宽度：1200MM
● 清洗池材质：与水接触部分为不锈钢，其余部分为碳钢
● 滚筒电机功率：1.5KW*2+0.75KW
● 底部螺旋功率：1.5KW
10. 脱水机
● 型号： GTH650
● 电机功率：30KW
● 主轴转速：1800 转/分
● 主轴回转直径：650mm
11. 风送集料斗
● 风送功率：7.5KW
● 电机品牌：皖南
● 集料斗材质：不锈钢
● 集料斗容积：150L
12. 电控系统
● 控制方式：PLC
● 控制系统品牌：西门子
● 操作界面：按钮+触摸屏
● 主要电气元器件：ABB、西门子、施耐德
● 主要撕碎设备具有自动检测过载功能
● 各关键部位配视频监控，汇总至操作台显示屏

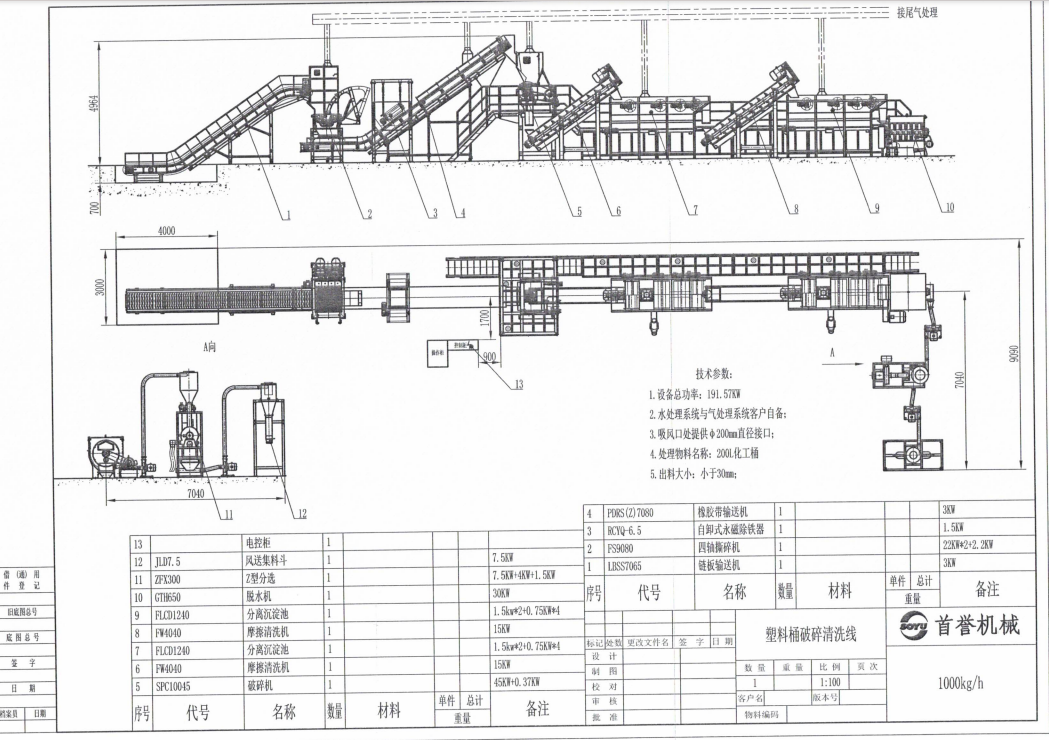

2.设备外形图
3.设备参数报价
|
序号 |
名称 |
型号 |
数量 |
功率 |
单价 |
总价 |
备注 |
|
1 |
链板输送机 |
LB7065 |
1台 |
2.2 |
￥70,000 |
￥70,000 |
|
|
2 |
四轴撕碎机 |
FS9080 |
1台 |
22*2+2.2 |
￥228,000 |
￥228,000 |
|
|
3 |
悬挂磁选机 |
RCYQ |
1台 |
1.5 |
￥55,000 |
￥55,000 |
|
|
4 |
皮带输送机 |
PDRS7080 |
1台 |
3 |
￥58,000 |
￥58,000 |
|
|
5 |
破碎机 |
PC10045 |
1台 |
45+0.37 |
￥120,000 |
￥120,000 |
|
|
6 |
摩擦清洗机 |
FW4040 |
1台 |
15 |
￥48,000 |
￥48,000 |
|
|
7 |
分离沉淀池 |
FLCD1240 |
1台 |
1.5*2+0.75*3 |
￥110,000 |
￥110,000 |
|
|
8 |
摩擦清洗机 |
FW4040 |
1台 |
15 |
￥48,000 |
￥48,000 |
|
|
9 |
分离沉淀池 |
FLCD1240 |
1台 |
1.5*3+0.75*2 |
￥110,000 |
￥110,000 |
|
|
10 |
脱水机 |
GTH650 |
1台 |
30 |
￥55,000 |
￥55,000 |
|
|
11 |
风送集料斗 |
JLD7.5 |
1台 |
7.5 |
￥20,000 |
￥20,000 |
|
|
12 |
电控柜 |
/ |
1套 |
|
￥120,000 |
￥120,000 |
|
|
13 |
电线及辅材 |
|
1套 |
|
￥30,000 |
￥30,000 |
|
|
合计 |
￥ 1,072,000 |
|
|
||||
备注：
1.报价为含税出厂价。国外安排费用另计。
2.交货期：收到定金后75天交货。
3.付款方式：30%定金，完工验收合格后付清余款出货。
4.报价日期：2025年6月27日。
5.报价有效期：15天。
