产品描述
ML100/30薄膜造粒生产线报价单
一、挤出机机组的技术参数：
1.长径比(L/D)：30 ：1 2.螺杆直径：φ100 3.交流电机功率：75kW 4.转速：10~120rpm 5.冷却方式：强制风冷 6.润滑方式：强制润滑
6.加热方式：电加热器 7.切粒方式：水环模面热切 8.控制区段：七区(含机头)
二、密实机技术参数：
1.交流电机：55kW 2.温度控制：1区 3.冷却方式：风冷
4.动刀：3组共12把 5.定刀：10把

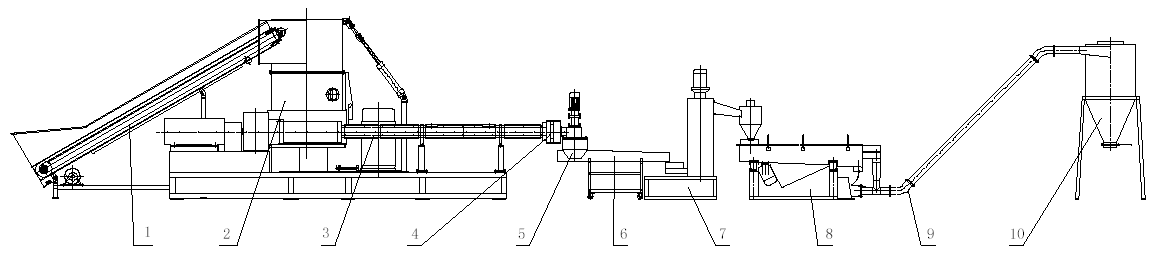

三、生产线布置图：
1.皮带输送机 2.密实机 3.ML-100/30单螺杆挤出机 4.液压换网 5.立式水环切粒系统 6.溜槽 7.离心脱水机 8.震动筛 9.风送系统 10.料仓
四、具体配置及说明：
|
序号 |
件数 |
配套装置及说明 |
|
01 |
1 |
皮带输送机 |
|
|
|
说明：皮带材质PVC,支架碳钢 |
|
02 |
1 |
φ100/30单螺杆挤出机 |
|
|
|
减速箱：高扭矩、低噪声、硬齿面磨齿减速箱配有外接冷却循环系统 |
|
03 |
1 |
密实机 |
|
|
|
说明：物料接触处为不锈钢，其余碳钢 |
|
04 |
1 |
双工位板式不停机液压换网系统 |
|
|
|
说明：双工位板式不停机液压换网系统，换网时间≤2秒。 |
|
05 |
1 |
水环模面热切系统 |
|
|
|
说明：水环切粒，切粒电机1.5kW |
|
06 |
1 |
溜槽 |
|
|
|
材质：支架为Q235焊接件，其余不锈钢 |
|
07 |
1 |
离心脱水机 |
|
|
|
材质：支架为Q235焊接件，其余不锈钢。 |
|
08 |
1 |
震动筛 |
|
|
|
材质：两层不锈钢筛网 |
|
09 |
1 |
风送系统 |
|
|
|
风机功率：3kW,管道、三通均为不锈钢 |
|
10 |
1 |
料 仓 |
|
|
|
容量：500kg |
|
11 |
1 |
电气柜 |
|
|
|
说明：日本“RKC”温控系统、 |
总价格：￥300，000.00
四、随机备品备件清单
1.机械部分
|
序号 |
名称 |
单位 |
数量 |
|
1 |
机筒（开口、封闭）及模头加热器 |
付 |
各1 |
|
2 |
密实机刀片 |
套 |
1 |
|
3 |
密室机皮带 |
套 |
1 |
|
4 |
热切刀片 |
片 |
20 |
|
5 |
加热器冷却风机 |
台 |
1 |
|
6 |
剪切销 |
根 |
6 |
2.电气部分
|
序号 |
名 称 |
单位 |
数量 |
|
1 |
温控表 |
只 |
1 |
|
2 |
交流接触器 |
只 |
1 |
|
3 |
按钮 |
只 |
2 |
|
4 |
热电偶 |
根 |
2 |
|
5 |
压力传感器 |
件 |
1 |
五、运输方式及到达站港和费用负担：FOB上海。
六、包装标准、包装物的供应与回收和费用负担：底脚枕木包装，机器薄膜包裹，不回收。
七、验收标准、方法及提出异议期限：实物验收。
八、随机备件、配件数量及供应方法：随机。
九、结算方式及期限：
十、交货日期：预付款到帐后50个月。
